河南森格材料科技有限公司

原创技术，国货精品 Original Technology
技术先进，标准引领 Technologically Advanced
性能优异，品质保障 Excellent Performance
产研合作，成果创新 Production Research Cooperation
重大应用，国奖鼓励 Major Applications

product 森格材料·产品展示

OCC高纯度单晶铜、OCC高导电铜合金、OCC高保真音频线

产品系列 Product Series

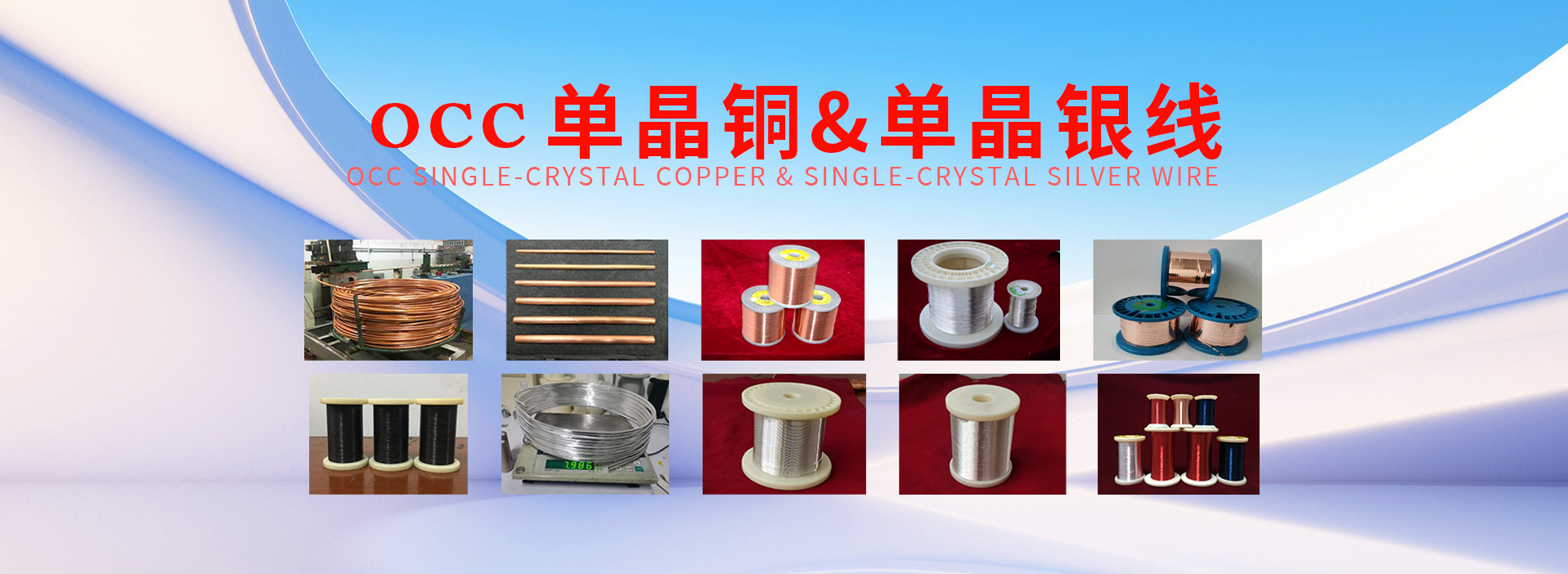

OCC单晶铜&单晶银线 OCC单晶铜镀银线 OCC单晶铜漆包线 OCC单晶铜石墨烯线高导铜&铜合金线 Hi-Fi&Pro音响电源线 Hi-Fi&Pro音响信号线 Hi-Fi&Pro音响喇叭线 75Ω&50Ω同轴电缆多信道音频电缆及组件 Hi-Fi&Pro音响接插件

OCC单晶铜线材 高纯单晶铜线产品介绍　　采用高纯度（5N-7N）电解铜，真空熔炼+气氛保护热型连铸OCC单晶杆坯，内部无晶界存在;具有纯度高、电阻低、组织致密、延展性好的性能特点；OCC单晶铜杆线系列产品，性能达到国家标准《信号传输用单晶圆铜线及其线坯GB/T26044-2010》的各项要求。适用领域　　适用于Hi-Fi或专业音响线材、Hi-Fi耳机线、音频变压器、分频器电感、喇叭音圈、高速数据线缆、高灵敏传感器线缆、内窥诊疗电子线、集成电路键合线、接插元件、高导热/导冷器件等产品领域。产品图片结构参数　　★可根据客户要求，定制铜线盘重、铜杆直条长度。技术特性　　★延伸率、导电率性能是代表性产品φ0.08-0.12在R（软态）下的测试标称值。表述方法　　(1)纯度5N、直径1.15、硬态的单晶铜线，表示为：5N-OCC单晶铜线、或OCC单晶铜线 TU1Y 1.15;　　(2)纯度6N、直径0.12、软态的单晶铜线，表示为：6N-OCC单晶铜线 HP6NTU1R 0.12。

Hi-Fi音响电源线P140精品套装

Hi-Fi音响电源线P140精品套装 Hi-Fi音响电源线P140-3×4.0精品套装产品介绍　　(1)专利技术导体：5N单晶铜（OCC）+镀银5N单晶铜（SPOCC），规格不同的多根铜线组合，确保高纯高导、高清无损的传输特性。　　(2)音频绝缘介质：采用超柔低损介电材料绝缘，并填充天然纯棉丝线绞合，确保线身柔软、无摩擦静电。　　(3)双层屏蔽抗扰：采用石墨烯铝箔+镀锡铜编网的双重防护结构，100%抵御外部复杂电磁干扰。　　(4)超柔韧内护套：耐寒阻燃、超柔耐磨弹性体护套，哑光雾面、高纯黑;高弹柔顺、安全可靠。　　(5)尼龙网外护层：双色或单色尼龙丝精细编网，花色精美、抗折耐磨，高端大气。　　(6)专属美标插头：插针采用高导铜、簧片采用高导高弹铜合金，表面镀厚膜真金，防腐耐蚀、抗应力松弛。　　(7)精美收纳布袋：灰色平绒布、尼龙拉绳，美观大方、结实耐用、携带方便;用于线缆的收纳存放、互换交流。适用领域　　适用于Hi-Fi影音、家庭影院、厅堂扩声、录音棚、演播厅、演唱会等高端音响系统的供电连接。产品图片产品参数电缆特性表述范例1、截面4.0mm²、长度2.0米、纯黑色编网、数量10条的Hi-Fi电源线，表述为：Hi-Fi音响电源线PC-40BK-2.0m，数量10条;或Hi-Fi音响电源线P140-2.0m，数量10条。2、截面4.0mm²、长度1.2米、纯黑色编网、数量20条的Hi-Fi电源线，表述为：Hi-Fi音响电源线PC-40BK-1.2m，数量20条;或Hi-Fi音响电源线P140-1.2m，数量20条。

Hi-Fi音响电源插头 Hi-Fi音响电源插头产品介绍　　插针采用高纯高导无氧铜、簧片高弹高导铜合金，表面镀厚膜真金，防腐耐蚀、抗应力松弛;绝缘体、尾夹为超韧、耐高温工程塑料;尾夹尺寸根据线缆规格专属配置；壳体为碳纤管身+高强度耐疲劳铝合金。适用场所　　适用于Hi-Fi影音、家庭影院、厅堂扩声、录音棚、演播厅、演唱会等高端音响系统的供电连接。型号说明　　第1位字母：代表产品用途，P-音响电源;　　第2位字母：代表产品类别，P-插头类产品;　　第3位数字：代表产品制式，A-美标、B-英标、E-欧标;　　第4位字母：代表产品代级，1-第1代产品;　　第5-6位字母：代表电缆规格，15-1.5mm²、25-2.5mm²、40-4.0mm²、60-6.0mm²。　　第7位数字：代表产品属性，1-母、2-公。产品图片产品参数技术特性表述范例　　1、音响电源插头、美标、电缆规格4.0mm²、公母头各1只，表述为：Hi-Fi音响电源插头PP140，1盒、或1套;　　2、固定安装用、37针插座、母座，表述为：37芯插座AP37FS。

OCC单晶铜镀银线 OCC单晶铜镀银线产品介绍　　导体采用高纯度（5N-7N）单晶铜线，性能符合《GB/T26044-2010信号传输用单晶圆铜线及其线坯》国家标准的要求；银层采用1#白银，性能符合国家标准《银锭 GB/T 4135-2016》的要求;产品具有纯度高、电阻低、组织致密、延展性好的性能特点。适用领域　　适用于Hi-Fi音响线缆、耳机线、HDMI高清线、超细电子线、极细同轴电缆、高频高速数据线缆等产品领域。产品图片结构参数　　★银层厚度：符号○表示无此规格;符号●表示有此规格。可根据要求，定制盘重。技术特性　　★抗拉强度、延伸率、导电率性能是代表性产品Φ0.08-0.12在R（软态）下的测试标称值。表述方法　　(1)直径1.02、硬态、银层厚度2.0μm的单晶铜镀银线，表示为：TU1SY 1.02/2.0μ;　　(2)直径0.12、软态、银层厚度0.5μm的单晶铜镀银线，表示为：TU1SR 0.12/0.5μ。

Hi-Fi音响电源线P160精品套装

Hi-Fi音响电源线P160精品套装 Hi-Fi音响电源线P160-3×6.0精品套装产品介绍　　(1)专利技术导体：5N单晶铜（OCC）+镀银5N单晶铜（SPOCC），规格不同的多根铜线组合，确保高纯高导、高清无损的传输特性。　　(2)音频绝缘介质：采用超柔低损介电材料绝缘，并填充天然纯棉丝线绞合，确保线身柔软、无摩擦静电。　　(3)双层屏蔽抗扰：采用石墨烯铝箔+镀锡铜编网的双重防护结构，100%抵御外部复杂电磁干扰。　　(4)超柔韧内护套：耐寒阻燃、超柔耐磨弹性体护套，哑光雾面、高纯黑;高弹柔顺、安全可靠。　　(5)尼龙网外护层：双色或单色尼龙丝精细编网，花色精美、抗折耐磨，高端大气。　　(6)专属美标插头：插针采用高导铜、簧片采用高导高弹铜合金，表面镀厚膜真金，防腐耐蚀、抗应力松弛。　　(7)精美收纳布袋：灰色平绒布、尼龙拉绳，美观大方、结实耐用、携带方便;用于线缆的收纳存放、互换交流。适用领域　　适用于Hi-Fi影音、家庭影院、厅堂扩声、录音棚、演播厅、演唱会等高端音响系统的供电连接。产品图片产品参数电缆特性表述范例1、截面6.0mm²、长度2.0米、红黑色编网、数量10条的Hi-Fi电源线，表述为：Hi-Fi音响电源线PC-60RD-2.0m，数量10条;或Hi-Fi音响电源线P160-2.0m，数量10条。2、截面6.0mm²、长度1.2米、红黑色编网、数量20条的Hi-Fi电源线，表述为：Hi-Fi音响电源线PC-60RD-1.2m，数量20条;或Hi-Fi音响电源线P160-1.2m，数量20条。

Hi-Fi音响电子线 音响电子线产品介绍　　5N单晶铜线、或 5N单晶铜镀银线绞合导体，绝缘护层为聚氯乙烯、或聚四氟乙烯；单芯、或双芯绞合，无护套。适用领域　　适用于音箱分频器、音响功放、音频处理器、接线盒等音频电子设备内部的信号传输连接，以及音响讯号线、喇叭线的DIY等。型号说明　　第1个字母：代表产品类别，S-喇叭、或音箱电子线；　　第2个字母：代表产品用途，B-固定安装；　　第3个字母：代表导体材料，D-单晶铜，D₁-单晶铜镀银；　　第4个字母：代表护层材料，V-聚氯乙烯，F-聚四氟乙烯。产品图片结构参数技术特性表述范例　　1、标称面积2.5mm²、黑色聚氯乙烯绝缘、单芯电子线，表述为：单晶铜音响电子线 SBDV 1×2.5，黑色;　　2、标称面积2.5mm²、红色铁氟龙绝缘、单晶铜镀银双绞电子线，表述为：单晶铜镀银音响电子线 SBD₁V 2×2.5，红色。

OCC单晶铜漆包线 OCC单晶铜漆包线产品介绍　　导体采用高纯度（5N-7N）单晶铜线，性能符合《信号传输用单晶圆铜线及其线坯 GB/T26044-2010》国家标准的要求；漆膜采用直焊性聚氨酯漆(A)、非直焊聚酯漆(Z)做涂层，性能符合国家标准《GBT6109-2008漆包圆绕组线》的要求；具有纯度高、电阻低、延展性好的性能特点。适用领域　　适用于音频变压器、电感线圈、喇叭音圈、传感器线圈、高保真耳机线、音响线缆、超细电子线等产品领域。产品图片结构参数与技术特性表述方法　　(1)纯度5N、直径1.60、耐温130℃、红色、厚漆膜非直焊的单晶铜漆包圆线，表示为：5N单晶铜漆包线 QZ-2/130-红色 Φ1.60；　　(2)纯度6N、直径0.08、耐温130℃、本色、薄漆膜直焊的单晶铜漆包圆线，表示为：6N单晶铜漆包线 QA-1/130-本色 Φ0.08。

Hi-Fi音响喇叭线S1240精品套装

Hi-Fi音响喇叭线S1240精品套装 Hi-Fi音响喇叭线S1240精品套装产品介绍　　(1)专利技术导体：5N单晶铜（OCC），规格不同的多根铜线组合，确保高纯高导、高清无损的传输特性。　　(2)音频绝缘介质：采用超柔低损介电材料绝缘，并填充天然纯棉丝线绞合，确保线身柔软、无摩擦静电。　　(3)超柔韧内护套：耐寒阻燃、超柔耐磨弹性体护套，哑光雾面、高纯黑;高弹柔顺、安全可靠。　　(4)尼龙网外护层：双色或单色尼龙丝精细编网，花色精美、抗折耐磨，高端大气。　　(5)专属镀金Y插：材质采用高纯高导铜，触头一体化冲弯成型，电镀厚膜真金，造型优美、防腐耐蚀。　　(6)精美收纳布袋：灰色平绒布、尼龙拉绳，美观大方、结实耐用、携带方便;用于线缆的收纳存放、互换交流。适用领域　　适用于Hi-Fi音响、家庭影院、厅堂扩声、录音棚、演播厅、会议厅、娱乐演艺等高端音响系统后级信号的连接。产品图片产品参数电缆特性表述范例　　1、截面4.0mm²、长度2.5米、蓝黑色编网、数量10条的Hi-Fi喇叭线，表述为：Hi-Fi音响喇叭线S1240、或SC-40BK，数量10条。

专业音响喇叭线 专业音响喇叭线产品介绍　　5N高纯单晶铜线绞合导体；聚乙烯绝缘，PP绳或棉线填充、无纺布绕包，聚氯乙烯弹性体外护套[固定安装(SB)系列]；或改性聚乙烯、软聚氯乙烯绝缘，超柔、耐磨、耐寒聚氯乙烯弹性体外护套【流动连接(SM)系列】。适用领域　　适用于剧院、音乐厅、录音棚、演播厅、会议中心、体育场馆等场所的音箱信号传输连接；SBEV型号，适用于固定安装，SMEV型号，适用于流动连接。型号说明　　第1个字母：代表产品类别，S-喇叭线；　　第2个字母：代表产品用途，B-固定安装、M-流动连接；　　第3个字母：代表绝缘材料，E-聚乙烯、V-聚氯乙烯；　　第4个字母：代表外护层材料，V-聚氯乙烯。产品图片结构参数技术特性表述范例　　1、标称面积2.5mm²、4芯、灰色、固定安装用专业音响喇叭线，表述为：单晶铜专业音响喇叭线 SBEV 4×2.5，灰色；　　2、标称面积4.0mm²、2芯、黑色、流动连接用专业音响喇叭线，表述为：单晶铜专业音响喇叭线 SMEV 2×4.0，黑色。

OCC单晶铜石墨烯线 OCC单晶铜石墨烯线产品介绍　　导体采用高纯度（5N-7N）单晶铜线，性能符合国家标准《信号传输用单晶圆铜线及其线坯 GB/T26044-2010》的要求；石墨烯薄膜涂层与单晶铜导体结合紧密，产品具有良好的导热、导电、防腐性能。适用领域　　适用于高保真音响线缆、耳机线、超细电子线材等音频传输线产品。产品图片结构参数技术特性表述方法　　(1)直径0.10的单晶铜石墨烯线，表示为：TU1RC 0.10；　　(2)直径0.08的6N单晶铜石墨烯线，表示为：HP6NTU1RC 0.08。

Hi-Fi音响电源线P115精品套装

Hi-Fi音响电源线P115精品套装 Hi-Fi音响电源线P115-3×1.5精品套装产品介绍(1)专利技术导体：5N单晶铜(OCC)，规格不同的多根铜线组合，确保高纯高导、高清无损的传输特性。(2)音频绝缘介质：采用超柔低损介电材料绝缘，并填充天然纯棉丝线绞合，确保线身柔软、无摩擦静电。(3)双层屏蔽抗扰：采用石墨烯铝箔+镀锡铜编网的双重防护结构，100%抵御外部复杂电磁干扰。(4)超柔韧内护套：耐寒阻燃、超柔耐磨弹性体护套，哑光雾面、高纯黑；高弹柔顺、安全可靠。(5)尼龙网外护层：双色或单色尼龙丝精细编网，花色精美、抗折耐磨，高端大气。(6)专属美标插头：插针采用高导铜、簧片采用高导高弹铜合金，表面镀厚膜真金，防腐耐蚀、抗应力松弛。(7)精美收纳布袋：灰色平绒布、尼龙拉绳，美观大方、结实耐用、携带方便；用于线缆的收纳存放、互换交流。适用领域　　适用于Hi-Fi影音、家庭影院、厅堂扩声、录音棚、演播厅、演唱会等高端音响系统的供电连接。产品图片产品参数电缆特性表述范例1、截面1.5mm²、长度2.0米、绿黑色编网、数量10条的Hi-Fi电源线，表述为：Hi-Fi音响电源线PC-15GN-2.0m，数量10条；或Hi-Fi音响电源线P115-2.0m，数量10条。2、截面1.5mm²、长度1.2米、绿黑色编网、数量20条的Hi-Fi电源线，表述为：Hi-Fi音响电源线PC-15GN-1.2m，数量20条；或Hi-Fi音响电源线P115-1.2m，数量20条。

固定安装用专业音频信号线 固定安装用专业音频信号线产品介绍　　5N高纯单晶铜线绞合导体，聚乙烯、或聚四氟乙烯(铁氟龙)绝缘，2芯对绞、或4芯星绞，镀锡铜泄流线+铝箔绕包屏蔽，聚氯乙烯弹性体、或聚四氟乙烯外护套。适用领域　　适用于剧院、音乐厅、录音棚、演播厅、会议中心、体育馆等厅堂的音频信号固定安装连接，以及音频设备内部的信号连接。型号说明　　第1个字母：代表产品类别，A-音频信号线;　　第2个字母：代表产品用途，B-固定安装;　　第3个字母：代表绝缘材料，E-聚乙烯，F-聚四氟乙烯;　　第4个字母：代表屏蔽材料，P₄-铝箔;　　第5个字母：代表护层材料，V-聚氯乙烯，F-聚四氟乙烯。产品图片结构参数技术特性表述范例　　1、标称面积0.15mm²、4芯、固定安装用专业音频信号线，表述为：单晶铜音频安装线、或单晶铜音频线 ABEP₄V 4×0.15;　　2、标称面积0.3mm²、2芯、铁氟龙绝缘护套的固定安装用专业音频信号线，表述为：单晶铜音频安装线、或单晶铜音频线 ABFP₄F 2×0.30。

OCC单晶银线 OCC高纯单晶银线产品介绍　　采用高纯银锭《GB/T 4135-2016银锭》做原料，真空熔炼+气氛保护热型连铸OCC单晶银杆；产品具有高纯度、超低氧含量、高导电、无磁性等性能特点。适用领域　　在影音传输、医疗电子、传感器件、数据通讯等领域应用广泛，适用于Hi-Fi音响线材、Hi-Fi耳机线、高端医疗电子线、特种数据线缆、高灵敏传感线缆、微电子器件等产品。产品图片结构参数技术特性表述方法　　(1) 直径1.0、硬态、高纯单晶银线，表示为：高纯单晶银线 DAgY 1.0；　　(2) 直径0.10、软态、高纯单晶银线，表示为：高纯单晶银线 DAgR 0.10。

Hi-Fi音响电源线P125精品套装

Hi-Fi音响电源线P125精品套装 Hi-Fi音响电源线P125-3×2.5精品套装产品介绍(1)专利技术导体：5N单晶铜(OCC)+镀银5N单晶铜(SPOCC)，规格不同的多根铜线组合，确保高纯高导、高清无损的传输特性。(2)音频绝缘介质：采用超柔低损介电材料绝缘，并填充天然纯棉丝线绞合，确保线身柔软、无摩擦静电。(3)双层屏蔽抗扰：采用石墨烯铝箔+镀锡铜编网的双重防护结构，100%抵御外部复杂电磁干扰。(4)超柔韧内护套：耐寒阻燃、超柔耐磨弹性体护套，哑光雾面、高纯黑；高弹柔顺、安全可靠。(5)尼龙网外护层：双色或单色尼龙丝精细编网，花色精美、抗折耐磨，高端大气。(6)专属美标插头：插针采用高导铜、簧片采用高导高弹铜合金，表面镀厚膜真金，防腐耐蚀、抗应力松弛。(7)精美收纳布袋：灰色平绒布、尼龙拉绳，美观大方、结实耐用、携带方便；用于线缆的收纳存放、互换交流。适用领域　　适用于Hi-Fi影音、家庭影院、厅堂扩声、录音棚、演播厅、演唱会等高端音响系统的供电连接。产品图片产品参数电缆特性表述范例1、截面2.5mm²、长度2.0米、蓝黑色编网、数量10条的Hi-Fi电源线，表述为：Hi-Fi音响电源线PC-25BU-2.0m，数量10条；或Hi-Fi音响电源线P125-2.0m，数量10条。2、截面2.5mm²、长度1.2米、蓝黑色编网、数量20条的Hi-Fi电源线，表述为：Hi-Fi音响电源线PC-25BU-1.2m，数量20条；或Hi-Fi音响电源线P125-1.2m，数量20条。

流动连接用高保真专业话筒线 流动连接用高保真专业话筒线产品介绍　　5N高纯单晶铜线绞合导体，聚乙烯绝缘，2芯对绞、或4芯星绞，棉线填充、无纺布绕包，镀锡铜线（或铜线）编织（或缠绕）屏蔽，超柔、耐磨聚氯乙烯弹性体外护套。适用领域　　适用于厅堂、录音、转播、流演等场所的音频信号流动连接、以及音频设备内部的信号连接。型号说明　　第1个字母：代表产品类别，A-音频信号线；　　第2个字母：代表产品用途，M-流动连接；　　第3个字母：代表绝缘材料，E-聚乙烯；　　第4个字母：代表屏蔽材料，P-铜线，P₁-镀锡铜线；　　第5个字母：代表护层材料，V-聚氯乙烯；　　第6个数字/字母：规格后+1P，代表泄流线数量/材料，1根/P-铜导体。产品图片结构参数技术特性表述范例　　1、标称面积0.15mm²、4芯、镀锡铜线编织屏蔽、黑色、流动连接用高保真专业话筒线，表述为：单晶铜高保真话筒线 AMEP₁V 4×0.15，黑色；　　2、标称面积0.30mm²、2芯、铜线缠绕屏蔽、红色、流动连接用高保真专业话筒线，表述为：单晶铜高保真话筒线 AMEPV 2×0.30，红色；　　3、标称面积0.15mm²、4芯、镀锡铜线编织屏蔽内置泄流线、蓝色、流动连接用高保真专业话筒线，表述为：单晶铜高保真话筒线 AMEP₁V 4×0.15+1P，蓝色。

单晶铜银合金线 单晶铜银合金线产品介绍　　采用5N电解铜、1#白银做原料，通过单晶连铸技术制成单一结晶方向的定向凝固组织铜银合金杆材;产品具有强度高、电阻低、组织致密、拉拔延展性好的性能特点。适用领域　　适用于高保真音响线缆、耳机线、超细电子线材、极细同轴电缆、音频变压器、喇叭音圈、接线端子及连接器等产品领域。产品图片结构参数技术特性　　★抗拉强度是φ1.0在Y(硬态)下的测试标称值;导电率性能是φ1.0在R(软态)下的测试标称值。表述范例　　(1) 直径1.60、硬态、含银0.6%单向结晶铜银合金线，表述为：单晶铜银合金线 TU0.6AgY1.60;　　(2) 直径0.12、软态、银量1.0%单向结晶铜银合金线，表述为：单晶铜银合金线 TU1.0AgR0.12。

Hi-Fi音响喇叭线S1225精品套装

Hi-Fi音响喇叭线S1225精品套装 Hi-Fi音响喇叭线S1225精品套装产品介绍　　(1)专利技术导体：5N单晶铜(OCC)，规格不同的多根铜线组合，确保高纯高导、高清无损的传输特性。　　(2)音频绝缘介质：采用超柔低损介电材料绝缘，并填充天然纯棉丝线绞合，确保线身柔软、无摩擦静电。　　(3)超柔韧内护套：耐寒阻燃、超柔耐磨弹性体护套，哑光雾面、高纯黑;高弹柔顺、安全可靠。　　(4)尼龙网外护层：双色或单色尼龙丝精细编网，花色精美、抗折耐磨，高端大气。　　(5)专属镀金Y插：材质采用高纯高导铜，触头一体化冲弯成型，电镀厚膜真金，造型优美、防腐耐蚀。　　(6)精美收纳布袋：灰色平绒布、尼龙拉绳，美观大方、结实耐用、携带方便;用于线缆的收纳存放、互换交流。适用领域　　适用于Hi-Fi音响、家庭影院、厅堂扩声、录音棚、演播厅、会议厅、娱乐演艺等高端音响系统后级信号的连接。产品图片产品参数电缆特性表述范例　　1、截面2.5mm²、长度2.5米、蓝黑色编网、数量10条的Hi-Fi喇叭线，表述为：Hi-Fi音响喇叭线S1225、或SC-25BU，数量10条。

AES/EBU数字音频信号线 AES/EBU数字音频信号线产品介绍　　5N 高纯单晶铜线绞合导体，发泡聚乙烯绝缘，2芯对绞，镀锡铜泄流线+铝箔绕包屏蔽，或镀锡铜线编织屏蔽，聚氯乙烯弹性体外护套。　　AES/EBU的全称是Audio Engineering Society/European Broadcast Union（音频工程师协会/欧洲广播联盟），现已成为专业数字音频较为流行的标准；是一种通过基于单根绞合线对来传输数字音频数据的串行位传输协议。适用领域　　适用于剧院、音乐厅、录音棚、演播厅、会议中心、体育场馆等场所的AES/EBU数字音频信号传输连接；DBEP4V型号适用于固定安装，DMEP1V型号适用于流动连接。型号说明　　第1个字母：代表产品类别，D-AES/EBU数字音频线；　　第2个字母：代表产品用途，B-固定安装，M-流动连接；　　第3个字母：代表绝缘材料，E-聚乙烯；　　第4个字母：代表屏蔽材料，P₁-镀锡铜线，P₄-铝箔；　　第5个字母：代表护层材料，V-聚氯乙烯。产品图片结构参数技术特性表述范例　　1、标称面积0.30mm²、2芯、蓝色、固定安装用AES/EBU数字音频信号线，表述为：单晶铜AES数字音频安装线 DBEP₄V 2×0.30，蓝色；　　2、标称面积0.18mm²、2芯、蓝色、流动连接用AES/EBU数字音频信号线，表述为：单晶铜AES数字音频线 DMEP₁V 2×0.18，蓝色。

高导铜线 高导铜线产品介绍　　采用高纯电解铜原料，高纯度惰性气体全流程保护熔铸，产品具有超低氧含量、高纯度、高导电、无磁性等性能特点。适用领域　　在消费电子、数据通讯、医疗电子、传感器件、影音传输、新能源等领域应用广泛，可用于音视频线材、高速数据线缆、高灵敏传感器线缆、内窥诊疗电子线、微电机绕组、光伏焊带、高导电器件等产品。产品图片结构参数技术特性表述范例　　(1) 直径1.60的硬态高导铜线，表示为：高导铜线 HDCY 1.60；　　(2) 直径0.12的软态高导铜线，表示为：高导铜线 HDCR 0.12。

Hi-Fi音响电源线 Hi-Fi音响电源线产品介绍　　5N单晶铜(OCC)+镀银5N单晶铜(SPOCC)绞合导体，超柔聚烯烃弹性体绝缘，棉线填充，无纺布绕包，铝箔绕包+镀锡铜线编织屏蔽、或镀锡铜线编织屏蔽，编织屏蔽密度95%以上，环保型阻燃弹性体、或聚烯烃外护套。型号说明　　第1个字母：代表产品级别，H- Hi-Fi级；　　第2个字母：代表产品类别，P- 音响电源线；　　第3个字母：代表产品用途，B-固定或流动安装布线；　　第4个字母：代表绝缘材料，E-音频专用聚烯烃；　　第5个字母+数字：代表屏蔽材料，P₁-镀锡铜线、P₄-铝箔；　　第6个字母：代表外护层材料，V-聚氯乙烯、Y-聚烯烃。适用领域　　适用于Hi-Fi音响、家庭影院、厅堂扩声、录音棚、演播厅、演唱会、等高端影音系统的供电连接，固定、或流动安装布线连接。产品图片结构参数技术特性表述范例　　1、标称面积2.0mm²、3芯、编织屏蔽的Hi-Fi电源线、紫色、200米，表述为：Hi-Fi音响电源线PC320、或HPBEP₁V 3×2.0，紫色，200米；　　2、标称面积4.0mm²、3芯、铝箔绕包+编织屏蔽的Hi-Fi电源线、黑色、200米，表述为：Hi-Fi音响电源线PC340、或HPBDEP₄P₁V 3×4.0，黑色，200米。

极低噪音专业话筒线 极低噪音专业话筒线产品介绍　　5N 高纯单晶铜线绞合导体，聚乙烯绝缘，二芯对绞，石墨烯复合导电膜+铜线缠绕、或镀锡铜线缠绕屏蔽，缠绕密度95%以上，超柔、耐磨聚氯乙烯弹性体外护套。适用领域　　特殊的屏蔽结构，有效消除了导体与绝缘材料之间的摩擦运动噪声，特别适合剧院、音乐厅、录音棚、演播室、高端会议等场所的话筒信号采集、音频信号传输，可同时满足流动连接、固定安装的多场景技术要求。型号说明　　第1个字母：代表产品类别，A-音频信号线；　　第2个字母：代表产品用途，M-流动连接；　　第3个字母：代表绝缘材料，E-聚乙烯；　　第4个字母：代表屏蔽材料，E₁-石墨烯复合导电膜；　　第5个字母：代表屏蔽材料，P-铜线，P₁-镀锡铜线；　　第6个字母：代表护层材料，V-聚氯乙烯。产品图片结构参数技术特性表述范例　　1、标称面积0.15mm²、4芯、镀锡铜线缠绕屏蔽、黑色、流动连接用极低噪音专业话筒线，表述为：单晶铜极低噪音话筒线 AMEE₁P₁V 4×0.15，黑色；　　2、标称面积0.30mm²、2芯、铜线缠绕屏蔽、红色、流动连接用极低噪音专业话筒线，表述为：单晶铜极低噪音话筒线 AMEE₁PV 2×0.30，红色。

铜铍合金线 铜铍合金线产品介绍　　采用5N电解铜、高含量铍铜做原料，通过定向凝固连铸技术制成单一结晶方向的定向凝固组织铍铜合金杆材；产品具有强度高、电阻低、组织致密、拉拔延展性好的性能特点。适用领域　　适用于弹簧垫圈、微电机电刷及整流子、电插接件、开关、触点、钟表零件、音频元件、焊接电极、海底电缆、无火花工具等产品领域。产品图片结构参数　　★热处理状态：符号○表示无此规格；符号●表示有此规格。技术特性　　★产品化学成分符合GB/T5231的规定；抗拉强度、导电率为时效处理前的室温特性、可根据要求进行时效处理。表述方法　　(1) 直径1.02的硬态铜铍合金线，表示为：铜铍合金线 QBe2Y 1.02；　　(2) 直径0.12的软态铜铍合金线，表示为：铜铍合金线 QBe2M 0.12。

Hi-Fi音响讯号线 Hi-Fi音响讯号线产品介绍　　5N单晶铜(OCC)、或镀银5N单晶铜(SPOCC)绞合导体，超柔聚烯烃弹性体绝缘，棉线填充，无纺布绕包，镀锡铜线编织、或缠绕屏蔽，编织、或缠绕密度95%以上，超柔环保阻燃弹性体外护套。型号说明　　第1个字母：代表产品级别，H- Hi-Fi级；　　第2个字母：代表产品类别，A- 音响讯号线；　　第3个字母：代表产品用途，M-流动或固定安装布线；　　第4个字母：代表绝缘材料，E-音频专用聚烯烃；　　第5个字母+数字：代表屏蔽材料，P₁-镀锡铜线、P-铜线；　　第6个字母：代表外护层材料，V-聚氯乙烯。适用领域　　适用于Hi-Fi音响、家庭影院、厅堂扩声、录音棚、演播厅、演唱会等高端音响系统前级信号连接，流动或固定安装连接。产品图片结构参数技术特性表述范例　　1、Hi-Fi讯号线、面积0.3mm²、4芯棕色、200米，表述：Hi-Fi音响讯号线AC403、或HAMEP₁V 4×0.3，棕色，200米；　　2、Hi-Fi讯号线、面积1.0mm²、2芯黑色、200米，表述：Hi-Fi音响讯号线AC210、或HAMEP₁V 2×1.0，黑色，200米。

Hi-Fi音响喇叭线 Hi-Fi音响喇叭线产品介绍　　5N单晶铜(OCC)绞合导体，规格不同的多根铜线组合，音频专用超柔聚烯烃绝缘，棉线填充、无纺布绕包，或无填充、无绕包，超柔耐寒耐磨聚氯乙烯弹性体压实挤圆外护套。型号说明　　第1个字母：代表产品等级，H- Hi-Fi级；　　第2个字母：代表产品类别，S- 音响喇叭线；　　第3个字母：代表产品用途，M-流动或固定安装布线；　　第4个字母：代表绝缘材料，E-音频专用聚烯烃；　　第5个字母：代表护套材料，V-聚氯乙烯。适用领域　　适用于Hi-Fi音响、家庭影院、厅堂扩声、录音棚、演播厅、演唱会、等高端音响系统后级信号的连接，流动或固定安装连接。产品图片结构参数技术特性表述范例　　1、标称面积2.5mm²、2芯、黑色Hi-Fi音响喇叭线、数量200米，表述为：Hi-Fi音响喇叭线HSMEV2×2.5、或SC225，黑色，200米；　　2、标称面积4.0mm²、4芯、黑色Hi-Fi音响喇叭线、数量200米，表述为：Hi-Fi音响喇叭线HSMEV4×4.0、或SC440，黑色，200米。

多信道专业音频信号电缆 多信道专业音频信号电缆产品介绍　　音频单元线：5N高纯单晶铜线绞合导体，聚乙烯绝缘，2芯对绞、或4芯星绞，镀锡铜泄流线+铝箔绕包内屏蔽【固定安装系列】，或铜线缠绕内屏蔽【流动连接系列】，聚氯乙烯内护套、印1-24数字区分。　　多信道线缆：2-24根单元线绞合、棉线填充，镀锡铜泄流线+铝箔绕包总屏蔽【固定安装系列】，镀锡铜线编织总屏蔽【流动连接系列】，超柔耐磨聚氯乙烯弹性体外护套。　　适用场所　　适用于剧院、音乐厅、录音棚、演播厅、会议中心、体育场馆等场所的多信道音频信号传输连接；ABEP₄VP₄V型号适用于固定安装，AMEPVP₁V型号适用于流动连接。型号说明　　第1个字母：代表产品类别，A-音频信号线；　　第2个字母：代表产品用途，B-固定安装、M-流动连接；　　第3个字母：代表单元线芯线绝缘材料，E-聚乙烯；　　第4个字母+数字：代表单元线屏蔽材料，P₄-铝箔、P-铜线；　　第5个字母：代表单元线内护层材料，V-聚氯乙烯；　　第6个字母+数字：代表电缆总屏蔽材料，P₄-铝箔、P₁-镀锡铜线；　　第7个字母：代表电缆外护层材料，V-聚氯乙烯。产品照片结构参数技术特性表述范例　　1、标称面积0.15mm²、4芯单元、12信道、灰色、固定安装用多信道音频信号电缆，表述为：单晶铜多信道音频电缆 ABEP₄VP₄V 12×(4×0.15)，灰色；　　2、标称面积0.18mm²、2芯单元、12信道、深蓝色、流动连接用多信道音频信号电缆，表述为：单晶铜多信道音频电缆 AMEPVP₁V 12×(2×0.18)，深蓝色。

铜铬锆合金线 铜铬锆合金线产品介绍　　采用5N电解铜、铜铬及铜锆中间合金为原料，通过单晶连铸技术制成单一结晶方向的定向凝固组织铜铬锆合金杆材，产品具有高强度、高导电、软化温度高、抗弯折性好等性能特点。适用领域　　在消费电子、数据通讯、医疗电子、工业机器人、新能源等领域应用广泛，可用于消费电子连接线、极细射频同轴线缆、高灵敏传感器线缆、诊疗仪器电子线、机器人线缆、汽车线束、高导电器件等产品。产品图片结构参数技术特性表述方法　　(1) 直径1.00、硬态、铜铬锆合金线，表示为：铬锆合金线 HSDC-TL1.00;　　(2) 直径0.10、软态、铜铬锆合金线，表示为：铜铬锆合金线 HSDC-TR0.10。

多信道音频信号-扁平电缆 多信道音频信号扁平电缆产品介绍　　多信道扁平缆：多根2芯对绞、或4芯星绞的音频单元线平行排列，超柔聚氯乙烯弹性体扁平外护套，外护套为黑色、或灰色。　　音频单元线：5N高纯单晶铜线绞合导体，聚乙烯绝缘，2芯对绞、或4芯星绞，镀锡铜泄流地线+铝箔绕包屏蔽【ABEP₄V系列】，或高导铜泄流地线+镀锡铜线编织屏蔽【AMEP₁V系列】，聚氯乙烯内护套。电缆型号说明　　第1个字母：代表产品类别，A-音频信号线；　　第2个字母：代表产品用途，M-多用途(固定安装/流动连接)；　　第3个字母：代表电缆外护层材料，V-聚氯乙烯。音频单元线型号说明　　第1个字母：代表单元线类别，A-音频信号线；　　第2个字母：代表单元线用途，B-固定安装，M-流动连接；　　第3个字母：代表单元线绝缘材料，E-聚乙烯；　　第4个字母：代表单元线屏蔽材料，P₄-铝箔、P₁-镀锡铜线；　　第5个字母：代表单元线内护层材料，V-聚氯乙烯。适用场所　　用于地面、墙面的隐蔽性铺设，或舞台吊框的上下移动性连接；音频单元线：ABEP4V型号适用于固定安装、AMEP1V型号适用于流动连接。产品图片结构参数技术特性表述范例　　1、标称面积0.18mm²、2芯单元、12信道、灰色、固定安装用多信道音频扁平缆，表述为：单晶铜专业舞台音响信号扁平电缆 AMV-F 12×ABEP₄V (2×0.18+1P)，灰色；　　2、标称面积0.15mm²、4芯单元、12信道、黑色、流动连接用多信道音频扁平缆，表述为：单晶铜专业舞台音响信号扁平电缆 AMV-F 12×AMEP₁V (4×0.15+1P)，黑色。

HD数字视音频同轴电缆 HD数字视音频同轴电缆产品介绍　　5N高纯单晶铜单根导体，实芯聚乙烯绝缘(SYV系列)、或物理发泡聚乙烯绝缘(RG/SYWV系列)，铝箔绕包+镀锡铜线编织屏蔽，编织密度90%以上，聚氯乙烯弹性体外护套。适用领域　　适用于厅堂、录音、转播、流演等场所的数字视频、音频信号传输，固定安装与流动连接均可。　　SYWV-75系列电缆各性能指标等效于RG系列，RG是美国军用标准MIL-C-17对同轴射频线缆总称，广泛用于视频、音频的SDI串行数字高清(HD)信号传输；SYV系列主要用于视频、音频的模拟信号传输。型号说明　　SYWV/RG系列　　第1个字母：代表产品类别，S-视频线；　　第2、3个字母：代表绝缘材料，YW-物理发泡聚乙烯；　　第4个字母：代表外护层材料，V-聚氯乙烯。　　第1组数字：代表特性阻抗75Ω；　　第2组数字：代表绝缘外径。　　SYV系列　　第1个字母：代表产品类别，S-视频线；　　第2个字母：代表绝缘材料，Y-聚乙烯类；　　第3个字母：代表外护层材料，V-聚氯乙烯。　　第1组数字：75代表特性阻抗75Ω；　　第2组数字：代表绝缘外径；　　第3组数字：代表中心导体结构，42/41/8表示单根导体。　　产品图片结构参数技术特性表述范例　　1、传输模拟信号、实芯聚乙烯绝缘的75-5的视音频同轴线，表述为：单晶铜同轴电缆SYV-75-5-41；　　2、传输高清数字信号、发泡聚乙烯绝缘的75-5的视音频同轴线，表述为：单晶铜同轴电缆SYWV-75-5/(RG6)。

Hi-Fi音响喇叭叉插头 Hi-Fi音响喇叭叉插头产品介绍　　插片采用高纯高导无氧铜，表面镀厚膜真金，防腐耐蚀、抗应力松弛；尾管尺寸与线缆外径配合严实；壳体为碳纤管身+高强度耐疲劳铝合金；铝合金氧化着色区分正负，红-正极、银色-负极。适用场所　　适用于Hi-Fi影音、家庭影院、厅堂扩声、录音棚、演播厅、演唱会等高端音响系统的供电连接。型号说明　　第1位字母：代表产品用途，S-音响喇叭；　　第2位字母：代表产品类别，P-插头类产品；　　第3位字母：代表插头型式，Y-叉型、B-香蕉型；　　第4位数字：代表产品序列，1-1型产品；产品图片产品参数技术特性表述范例　　1、音响喇叭叉插头、正负头各2只，表述为：Hi-Fi音响喇叭叉插头Y-1，1盒、或1套；

多信道音频信号-扇尾电缆 多信道音频信号扇尾电缆产品介绍　　电缆为流动连接用AMEPVP₁V 型单晶铜多信道音频电缆，其音频单元线为AMEP₁V 2×0.18高保真专业话筒线；电缆两端插头：一端为多芯插头，另一端为多芯插头、或3芯卡侬插头8/12只。适用领域　　适用于厅堂、录音、转播、流演等场所的多信道音频信号传输、流动连接。型号说明　　第1位字母：代表产品类别；L-扇尾音频电缆。　　第2-3位数字：代表信道数目；如：8-8信道、12-12信道。　　第4位字母：代表电缆一端多芯插头属性；F-母，M-公。　　第5位字母：代表电缆另一端3芯卡侬插头属性；C₁-母，C₂-公。　　第6位数字：代表电缆长度；如：5-5米、15-15米。产品图片结构参数表述范例　　1、8信道音频电缆，两端为25芯公、母插头各1只，电缆长度15米的扇尾电缆，表述为：8信道音频信号扇尾电缆L8-FM-15；

无线射频50Ω同轴电缆 无线射频(50Ω)同轴电缆产品介绍　　5N 高纯单晶铜线单根导体、或绞合导体，实芯聚乙烯绝缘，铝箔绕包+镀锡铜线编织屏蔽，编织密度90%以上，聚氯乙烯弹性体外护套。适用领域　　适用于剧院、音乐厅、录音棚、演播厅、会议中心、体育场馆等场所的无线话筒、内通系统等音频信号的发射、接收信号连接。型号说明　　第1个字母：代表产品类别，S-射频线；　　第2个字母：代表绝缘材料，Y-实心聚乙烯；　　第3个字母：代表外护层材料，V-聚氯乙烯；　　第1组数字：代表特性阻抗，50Ω，　　第2组数字：代表绝缘外径尺寸；　　第3组数字：代表导体的类型，单根、或绞合。产品图片结构参数技术特性表述范例　　1、无线信号发射接收用、实芯聚乙烯绝缘的、50-5射频同轴线，表述为：单晶铜射频同轴电缆 SYV-50-5-1；　　2、无线信号发射接收用、实芯聚乙烯绝缘的、50-9射频同轴线，表述为：单晶铜射频同轴电缆 SYV-50-9-41。

音频接线盒 音频接线盒产品介绍　　外壳为高强度耐疲劳优质钢、黑色并钝化，上面板装配3芯卡侬公、母插座，端面装配多芯公、母插座。适用领域　　适用于厅堂、录音、转播、流演等场所的多信道音频信号传输、流动连接。型号说明　　第1位字母-代表产品类别；H-音频接线盒；　　第2-3位数字-代表信道数；如12-12信道；　　第4位字母-代表3芯卡侬插座属性；C₁-母，C₂-公；　　第5位字母-代表多芯插座属性；F-母，M-公。产品图片结构参数表述范例　　1、端面25芯母插座1只、上面板卡侬公插座8只的8信道音频接线盒，表述为：音频接线盒H8-C₂-F；　　2、端面37芯公插座1只、上面板卡侬公母插座各12只的音频接线盒，表述为：音频接线盒H12-C-M。

专业多芯插头插座 多芯插头插座产品介绍　　插针为高导电单晶铜合金、表面镀银，绝缘体为耐高温高弹工程塑料，壳体为高强度耐疲劳合金镀铬、并钝化。适用场所　　适用于音频设备的多信道(12~16)音频信号传输与连接。多芯插头，主要用于多信道音频电缆的流动连接；多芯插座，主要用于音频设备的多信道音频信号连接，固定安装。型号说明　　第1位字母：代表产品用途，A-音频信号；　　第2位字母：代表产品类别，P-插头、插座类；　　第3-4位数字：代表插针/插孔数目，37-代表37针/孔；　　第5位字母：代表产品属性，M-公、F-母；　　第6位字母：代表产品分类；S-插座，缺省-插头。产品图片结构参数产品图片技术特性产品表述范例　　1、流动连接用、37针插头、公头，表述为：37芯插头AP37M；　　2、固定安装用、37针插座、母座，表述为：37芯插座AP37FS。

阻燃专业音响电源线 阻燃专业音响电源线产品介绍　　5N高纯单晶铜线、或高导多晶铜线绞合导体，低烟无卤聚烯烃绝缘，玻纤带绕包，低烟无卤阻燃聚烯烃弹性体外护套；产品分2个系列：单晶铜低烟无卤阻燃专业音响电源线，多晶铜的阻燃专业音响电源线。　　适用于剧院、音乐厅、演播厅、录音棚、会议中心、体育场馆、家庭影音室等场所的音视频设备供电，固定安装连接。型号说明　　第1-3个字母：代表阻燃特性，W-无卤、D-低烟、Z-阻燃；　　第4个字母：代表阻燃等级，C-C级阻燃；　　第5个字母：代表产品类别，R-音响电源软线；　　第6个字母：代表导体材料，S-单晶铜，缺省-多晶铜；　　第7个字母：代表绝缘层材料，Y-聚烯烃、V-聚氯乙烯；　　第8个字母：代表外护层材料，Y-聚烯烃、V-聚氯乙烯。产品图片结构参数技术特性表述范例1、标称面积2.5mm²、3芯、单晶铜导体、黑色、低烟无卤、阻燃专业音响电源线，表述为：低烟无卤阻燃单晶铜专业音响电源线 WDZC-RSYY 3×2.5，黑色；2、标称面积4.0mm²、3芯、多晶铜导体、黑色、低烟无卤、阻燃专业音响电源线，表述为：低烟无卤阻燃专业音响电源线 WDZC-RYY 3×4.0，黑色；3、标称面积6.0mm²、5芯、多晶铜导体、黑色、阻燃专业音响电源线，表述为：阻燃专业音响电源线 Z-RVV 5×6.0，黑色。

音频电缆车 音频电缆车产品介绍　　车体为不锈钢材质，表面喷黑色金属烤漆；车体配4只万向橡胶脚轮，其中两只可锁定；12信道流动连接用AMEP₄PVP₁V 12×(2×0.18)单晶铜多信道专业音频电缆；电缆外端为37芯公（母）插头，内端为3芯公（母）卡侬插头，或3芯卡侬公（母）插座；整车配航空箱。适用领域　　适用于厅堂、录音、转播、流演等场所的多信道音频信号传输、流动连接。型号说明　　第1位字母：代表产品类别；C-音频电缆车。　　第2位字母：代表多芯插头属性；F-母，M-公。　　第3位字母+数字：代表3芯卡侬插头、插座属性；C₁-母，C₂-公。　　第4位字母+数字：代表3芯卡侬的产品类别；T-插头，Z-插座。　　第5位数字：代表电缆长度；如：30-30米、50-50米。产品图片产品参数表述范例　　1、12信道电缆，外端为37芯母插头、内端为3芯卡侬公座，电缆长度50米的电缆车；表述为：音频电缆车 C-F-C₂Z-50。

专注高保真信号传输导体-OCC铜基丝线材

经过不断探索创新，单晶铜高保真专业音响线缆在多个国家重点工程与重大活动中广泛应用

高纯度高导电高导热高保真

全国服务热线： 0391-3752281

advantage 森格材料.产品优势

OCC单晶铜具有高纯度、高导电、高导热、高保真的优异性能

专利技术主编标准
装备齐全工艺先进
校企合作创新升级
性能优异权威认证

01 专利技术主编标准

● OCC单晶铜杆技术产业化

● 核心技术授权20余项专利

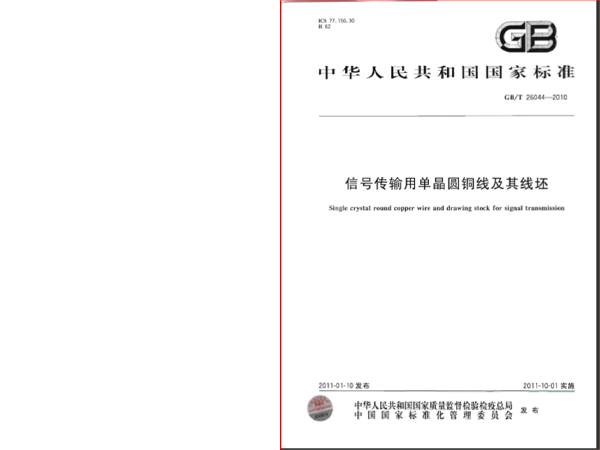

● 主编单晶铜产品国家标准

专利技术主编标准

专利技术主编标准

专利技术主编标准

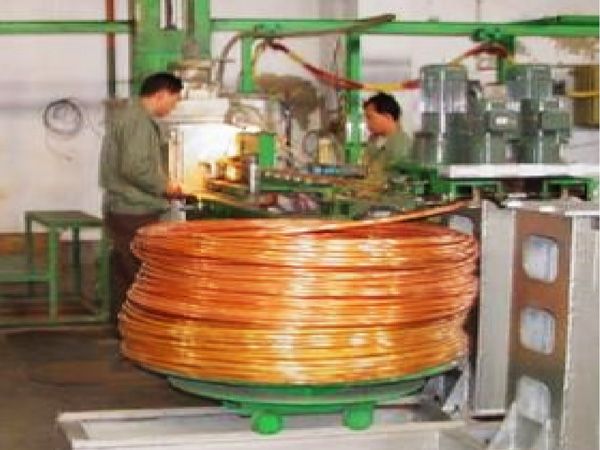

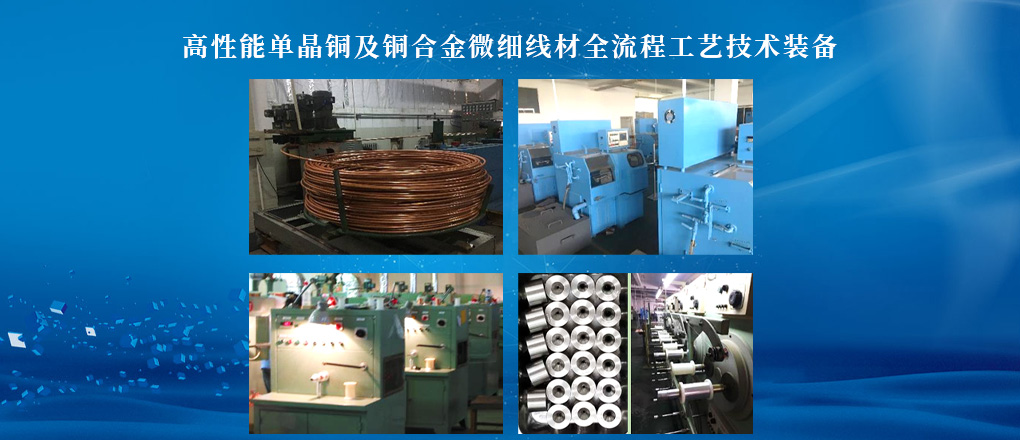

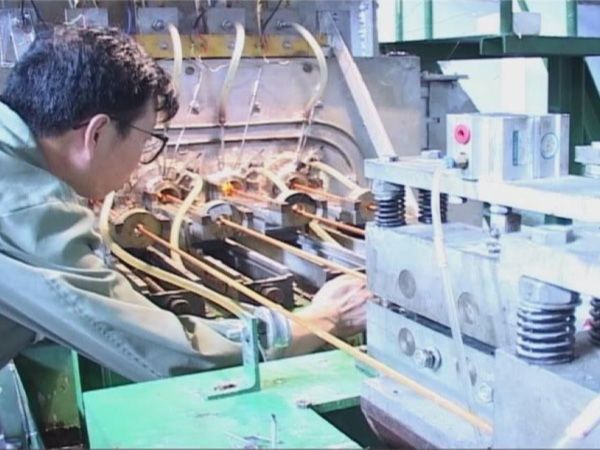

02 装备齐全工艺先进

● 全流程专业生产装备：

◆ OCC杆

◆ 丝线材

◆ 音频线

● 核心工艺调控技术：

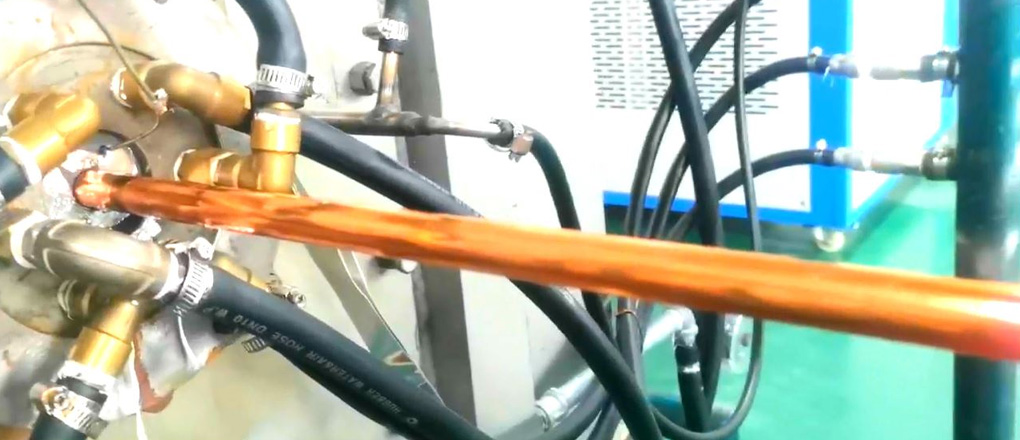

◆ OCC单晶连铸

◆ 超细超精拉拔

◆ 线缆抗扰降噪

装备齐全工艺先进

装备齐全工艺先进

装备齐全工艺先进

03 校企合作创新升级

● 校企合作，研发产品、升级技术

● 创新成果获国家科技进步二等奖

● 技术成果获省部级科技一等奖励

校企合作创新升级

校企合作创新升级

校企合作创新升级

04 性能优异权威认证

● OCC单晶铜：高纯、高导、高保真

● 国家重大工程选用单晶铜音频线缆

● 单晶铜丝线材获批国家重点新产品

性能优异权威认证

性能优异权威认证

性能优异权威认证

witness 森格材料·应用见证

在影音传输、电子电声、医疗传感、集成电路、数据传送、智能装备、导冷传热、新能源等领域应用广泛

Hi-Fi音响电源线

Hi-Fi耳机线

Hi-Fi音响喇叭线

HDMI高清信号线

数据高速线缆

医疗内窥诊疗线

音响设备内连接

音响分频器+音频变压器

company 森格材料·公司简介

国家标准《信号传输用单晶圆铜线及其线坯》主编单位

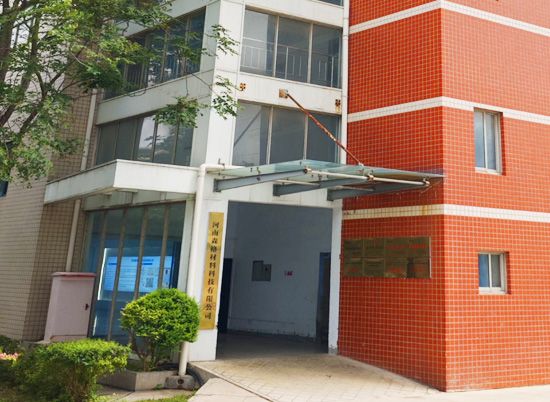

公司简介

河南森格材料科技有限公司 致力于OCC单晶铜及铜合金的技术创新与成果转化

　　河南森格材料科技有限公司(起源于焦作森格高新材料有限责任公司)成立于2018年12月，位于国家级高新区﹣焦作高新技术产业开发区，现为国家科技型中小企业、高新技术企业、河南省先进铜基材料产业链企业、河南省创新型中小企业、焦作市创新型种子企业、焦作市高纯单晶铜线材工程技术研究中心依托单位;为中国演艺设备技术协会、中国电子元件行业协会电声分会、深圳市音响行业协会、河南省有色金属行业协会(学会)等会员单位。

　　公司致力于高纯单晶铜、高保真音频线缆、高导铜合金等新技术产品的研发和生产，自主知识产权的 SGSCC 热型连铸单晶铜技术达到国际先进水平，已获专利授权20余件，并主持编制了《信号传输用单晶圆铜线及其线坯 GB /T26044-2010》国家标准。

　　公司与河南科技大学、兰州理工大学、河南理工大学、河南省科学院等科研院所，围绕新产品技术的研发和成果产业化，长期保持着深度产学研合...

了解详情立即咨询

news 森格材料·新闻动态

精铸单晶新材料，发展新质生产力

行业动态
more+
公司新闻
more+

热烈庆祝公司网站火爆上线
热烈庆祝公司网站火爆上线
了解详情···

常见问题

more+

问电缆故障快速定位
答　　电缆故障的发生伴随电缆的敷设使用而产生，电缆故障的定位随电缆敷设方式的不同，其定位难度在逐步加大。其中桥架，隧道，沟内明敷方式定位查找相对简单，直埋方式定位查找难度大。故障性质简单时，采用专用电缆故障定位设备，几十分钟内即可定位，故障特殊时，往往要花费4-5天，甚至更长的时间进行故障定位。　　电缆故障点精确定位的方法，其中故障电缆的总长度为已知数据，其特征在于，包括如下步骤：去除故障电缆上的负载，将两端线芯分开,并悬空，以所述故障电缆其中一端的位置作为检测点；用数字式绝缘电阻测试仪测量所述分开的各线芯间，以及各线芯与屏蔽钢带间绝缘电阻，从而确定故障线芯，即所在故障的线芯；然后再测量故障线芯间以及各故障线芯与屏蔽钢带间的直流电阻；测得的直流电阻均小于或等于1?kΩ的，采用电缆故障定位电桥和波反射电缆故障定位仪分别测量任一故障线芯来确定故障点与检测点之间的电缆长度值，从而确定故障点位置；两装置测出的故障点位置相差大于容差距离的，此时以波反射电缆故障定位仪的测试结果为准，相差小于或等于容差距离的，将两装置测出的故障点位置之间的范围确定为故障点范围；测得的直流电阻均大于1kΩ的，使用波反射电缆故障定位仪测量任一故障线芯来确定故障点与检测点之间的电缆长度值，从而确定故障点位置，以此故障点位置为圆心，容差距离为半径，确定故障点范围；测得的的直流电阻大小不一的，使用波反射电缆故障定位仪测量任一故障电芯来确定故障点与检测点之间的电缆长度值，从而确定故障点位置，并以此故障点位置为圆心，容差距离为半径，确定故障点范围；上述容差距离均为5m；c)用电缆故障定位电源在检测点位置对故障线芯间或故障线芯与钢带间施加脉冲电压；在步骤b)中确定的故障点范围内根据声音判断寻找故障点准确位置或者使用电缆故障定点仪，在步骤b)中确定的故障点范围内，用声磁同步法，查找电缆故障点准确位置。
